Диаграммы с областями
Дата добавления: 2014-09-29 | Просмотров: 1661
|
|
Данные, которые расположены в столбцах или строках, можно изобразить в виде диаграммы с областями. Диаграммы с областями иллюстрируют величину изменений в зависимости от времени и могут использоваться для привлечения внимания к суммарному значению в соответствии с трендом. Например, данные, отражающие прибыль в зависимости от времени, можно отобразить в диаграмме с областями, чтобы обратить внимание на общую прибыль.
Отображая сумму значений рядов, такая диаграмма наглядно показывает вклад каждого ряда.

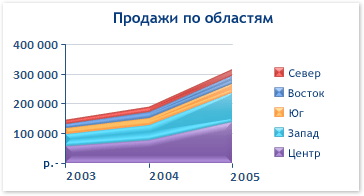

Рисунок 73. Пример диаграммы с областями в пакете Excel
Диаграммы с областями содержат следующие подтипы диаграмм.
Диаграммы с областями или объемные диаграммы с областями показывают изменения величин с течением времени или по категориям. В объемных диаграммах с областями используются три оси (горизонтальная ось, вертикальная ось и ось глубины), которые можно изменять. Обычно вместо диаграмм с областями без накопления рекомендуется использовать графики, так как данные одного ряда могут быть перекрыты данными другого ряда.
Рисунок 74. Пример диаграммы с областями без накопления в пакете Excel
Диаграммы с областями с накоплением показывают изменения вклада каждой величины с течением времени или по категориям. Объемные диаграммы с областями с накоплением отображают те же самые зависимости, но только в трехмерном виде. Однако такие диаграммы не являются по-настоящему объемными , поскольку в них не используется третья ось значений (ось глубины).
Рисунок 75. Пример диаграммы с областями с накоплением в пакете Excel
Нормированные диаграммы с областями с накоплением показывают изменения вклада каждой величины в процентах с течением времени или по категориям. Объемные нормированные диаграммы с областями с накоплением отображают те же самые зависимости, но только в трехмерном виде. Однако такие диаграммы не являются по-настоящему объемными, поскольку в них не используется третья ось значений (ось глубины).
Рисунок 76. Пример нормированной диаграммы с областями с накоплением в пакете Excel
